Kablo arıza tespit cihazları hakkında bilgi almak için bu yazımızı okuyabilirsiniz. Daha detaylı bilgi almak için bize iletişim sayfamız üzerinden ulaşabilir, güncel haberler için Linkedin hesabımızı takip edebilirsiniz. Elektrik ve iletişim altyapısında kablolar, sistemin omurgasını oluşturur. Bir elektrik şebekesinde enerji dağıtımı, bir telekom sisteminde veri aktarımı ya da bir fiber optik ağda internet iletimi; hepsi kablolar aracılığıyla gerçekleşir. Ancak kablolar her zaman ideal koşullarda çalışmaz. Zamanla yaşlanma, aşırı yüklenme, çevresel etkenler, kemirgenler, mekanik hasarlar veya üretim hataları nedeniyle kablo arızaları meydana gelir. Özellikle yeraltı kablo hatlarında arızaların tespit edilmesi, geleneksel yöntemlerle hem zor hem de zaman alıcıdır. Yanlış kazı yapılması, hem maliyetleri artırır hem de hizmet kesintisinin süresini uzatır. İşte bu yüzden kablo arıza tespit cihazları, modern altyapı bakımının vazgeçilmez unsurlarından biri hâline gelmiştir.

1. Kablo Arıza Tespit Cihazı Nedir?

Kablo arıza tespit cihazı, elektrik enerjisi, iletişim sinyali veya veri taşıyan kablolardaki arızaları hızlı ve doğru bir şekilde bulmak için kullanılan ölçüm ekipmanıdır. Bu cihazlar, kabloya belirli özelliklerde sinyaller gönderir ve geri dönüşlerini analiz ederek arızanın türünü ve yerini belirler. Modern kablo arıza tespit cihazları sadece arıza mesafesini göstermekle kalmaz; arızanın kısa devre mi, açık devre mi, izolasyon kaçağı mı yoksa yüksek dirençli bağlantı mı olduğunu da belirleyebilir. Böylece teknik ekipler, tamir için sahaya en uygun ekipman ve malzemeyle gider.

2. Kablo Arızalarının Başlıca Nedenleri

Kablo arızalarının sebeplerini anlamak, tespit cihazlarının neden bu kadar önemli olduğunu da açıklar. En yaygın nedenler şunlardır:

1. Mekanik Hasar
   • Kazı çalışmaları sırasında kabloların yanlışlıkla kesilmesi
   • İnşaat ekipmanları veya ağır iş makinelerinin kabloya zarar vermesi
2. Çevresel Etkenler
   • Yeraltı suyu veya nemin izolasyonu bozması
   • Kimyasal maddelerin izolasyon kaplamasını aşındırması
   • Kemirgenlerin kablo izolasyonunu kemirmesi
3. Elektriksel Stres
   • Yüksek akım veya aşırı gerilim darbeleri
   • Yıldırım düşmesi sonucu oluşan ani gerilim artışı
4. Malzeme ve Üretim Hataları
   • Düşük kaliteli yalıtım malzemeleri
   • Üretim sırasında iletkenin veya kaplamanın hatalı olması
5. Yaşlanma ve Yıpranma
   • Uzun yıllar kullanım sonucu izolasyon malzemesinin özelliklerini yitirmesi

3. Kablo Arıza Tespit Cihazlarının Çalışma Prensibi

Bu cihazların çalışma mantığı, kablo hattına gönderilen sinyallerin yansıma ve iletim sürelerinin ölçülmesine dayanır. Farklı test teknikleri mevcuttur:

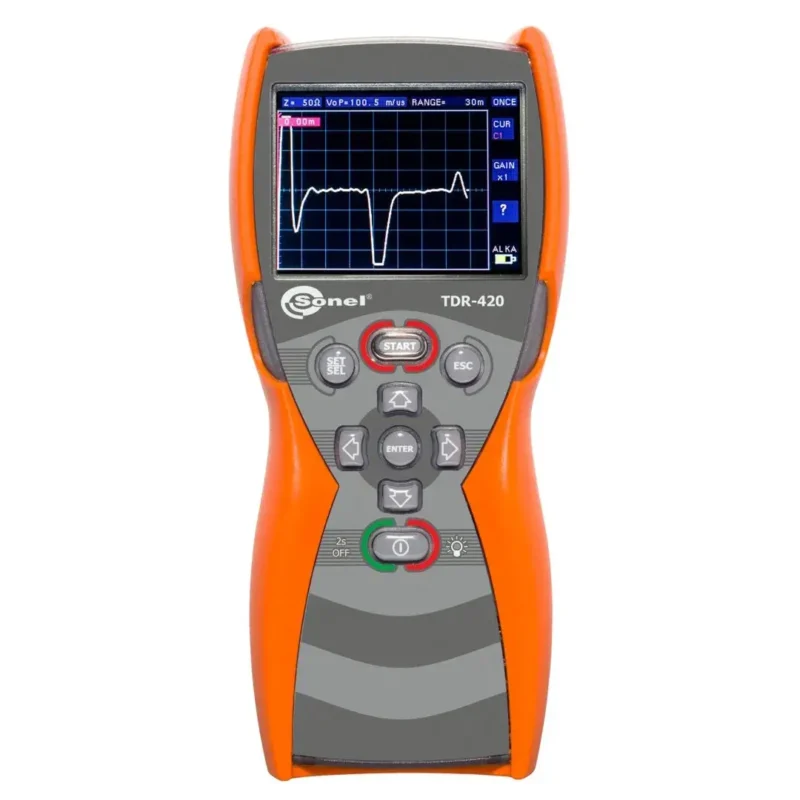

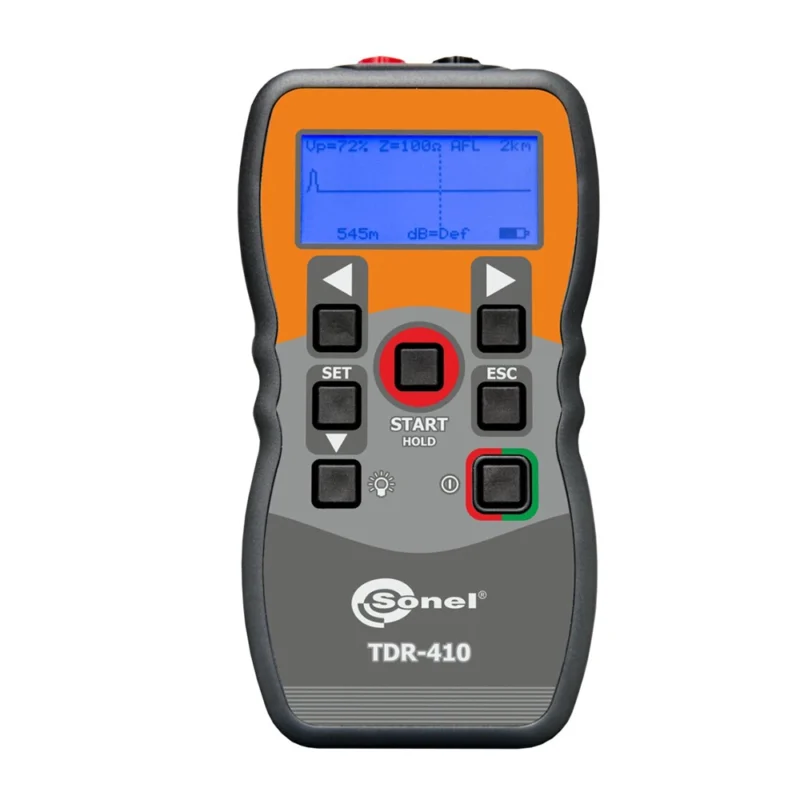

• TDR (Time Domain Reflectometer): Zaman alanı yansıtıcısı yöntemiyle, kabloya gönderilen kısa süreli düşük voltaj darbeleri arıza noktasından yansır. Sinyalin gidip gelme süresine göre arıza mesafesi hesaplanır. Özellikle iletişim ve sinyal kablolarında yaygın kullanılır.
• Pulse/Echo Tekniği: Kabloya gönderilen yüksek voltajlı darbe, arıza yerinde bir değişime uğrar ve geri döner. Bu değişim analiz edilerek konum belirlenir.
• Akustik Yöntemler: Yüksek gerilim darbesi arıza yerinde küçük bir patlama sesi çıkarır. Özel mikrofonlar veya yer mikrofonları ile sesin geldiği nokta tespit edilir. Bu yöntem özellikle yeraltı kablolarında kullanılır.
• Yüksek Gerilim Testi (Thumper): İzolasyon delinerek arıza yerinde kısa süreli enerji boşalması sağlanır. Bu sırada çıkan ses ve titreşim, arıza yerinin kolayca bulunmasını sağlar.

4. Kablo Arıza Tespit Cihazı Çeşitleri

4.1. Yeraltı Kablo Arıza Tespit Cihazları

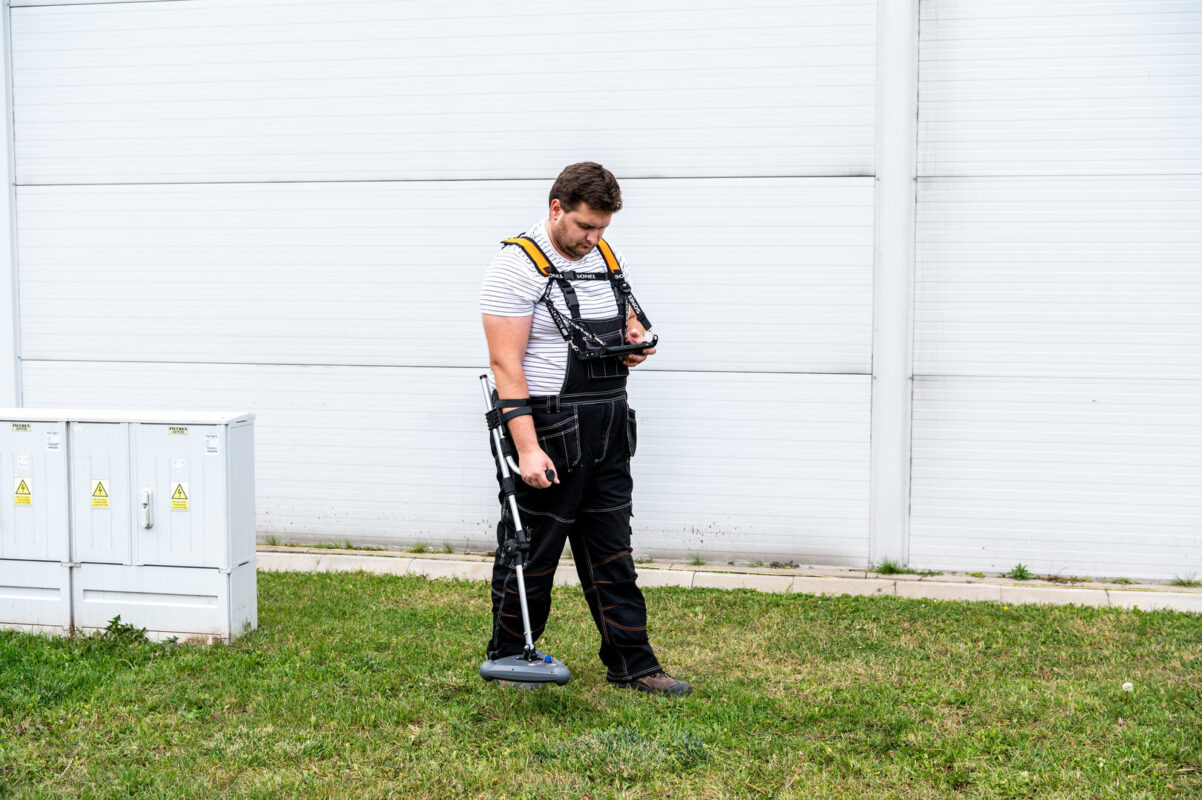

Elektrik dağıtım ve iletişim hatlarının yeraltındaki güzergahını ve arızalarını bulmak için geliştirilmiştir. Genellikle yüksek gerilim test ve akustik tespit yöntemlerini bir arada kullanır.

4.2. Fiber Optik Kablo Arıza Tespit Cihazları

OTDR teknolojisini kullanarak fiber kablolardaki kırılma, ek noktası ve zayıflama bölgelerini tespit eder. Fiber altyapı bakımında vazgeçilmezdir.

4.3. El Tipi Kablo Test Cihazları

Taşınabilir ve hafif yapıları ile saha çalışmalarında pratiklik sağlar. Küçük ölçekli arızalar için idealdir.

4.4. Çok Fonksiyonlu Test Cihazları

Hem arıza tespiti, hem kablo uzunluğu ölçümü, hem de sinyal kalitesi testi yapabilen cihazlardır. Büyük bakım ekipleri için verimlidir.

5. Kullanım Alanları

• Elektrik dağıtım şirketleri
• Telekomünikasyon firmaları
• Fiber optik internet sağlayıcıları
• Askeri iletişim sistemleri
• Endüstriyel tesisler ve fabrikalar
• Altyapı inşaat firmaları
• Raylı sistem ve metro projeleri

6. Arıza Tespit Süreci

1. Hazırlık
   • Kablo hattı enerjisiz hâle getirilir.
   • Test yapılacak bölüm izole edilir.
2. Cihaz Bağlantısı
   • Test uçları kabloya bağlanır.
   • Uygun test modu seçilir.
3. Test ve Ölçüm
   • Cihaz sinyal gönderir ve geri dönüşleri ölçer.
   • Ekranda arıza mesafesi belirir.
4. Doğrulama
   • Gerekiyorsa farklı bir test yöntemi ile sonuç teyit edilir.

7. Avantajları

• Arıza yerini hızlı bulur
• Gereksiz kazı maliyetini önler
• Hizmet kesintisi süresini kısaltır
• Arıza tipini önceden belirleyerek onarım sürecini kolaylaştırır
• Bakım planlamasına yardımcı olur

8. Cihaz Seçerken Dikkat Edilecekler

• Kullanım amacı (elektrik, fiber, koaksiyel vb.)
• Ölçüm hassasiyeti ve mesafe kapasitesi
• Dayanıklılık ve IP koruma sınıfı
• Veri kayıt ve analiz imkânı
• Taşınabilirlik ve batarya ömrü

9. Bakım ve Kalibrasyon

• Düzenli kalibrasyon yapılmalı
• Kablo bağlantı uçları temiz tutulmalı
• Nem ve tozdan korunmalı
• Aşırı sıcak/soğuk ortamlarda kullanılmamalı

10. Gelecekte Kablo Arıza Tespit Teknolojileri

Yapay zekâ destekli analiz sistemleri, kablo arıza tespitinde hata payını daha da düşürecek. Dronelar ve kablosuz sensörler ile arıza tespiti, özellikle uzun hatlarda bakım maliyetlerini azaltacak.

Sonuç

Sonel LKD-2500 kablo güzergâhını yüksek doğrulukla belirleyen kapsamlı bir test cihazıdır. Dayanıklı yapısı ve kolay kullanım özellikleriyle saha ekiplerine hızlı ve güvenilir sonuç sunar; özellikle karmaşık altyapı projelerinde planlama sürecini büyük ölçüde kolaylaştırır. Sonel LKN-2500 modeli, sinyal gücünü ayarlayabilme özelliği sayesinde farklı derinliklerdeki kablo hatlarını etkili biçimde izleyebilir. Özellikle şehir içi enerji dağıtım ve yerleşim projelerinde, hat tespiti ve güzergâh belirleme için önemli bir araçtır. Sonel LKZ-1000 kompakt ve hafif tasarımı ile öne çıkar; saha çalışmaları için taşınabilirliği yüksek, temel güzergâh tespit ihtiyaçlarını karşılayan bir seçenektir. Yeni başlayan veya mobil ekipler için ideal bir tercih olur. Sonel LKZ-1500 ise daha yüksek sinyal iletim gücü ve hassasiyet sunarak, hem yeraltı hem yerüstü kablo güzergâhlarını rahatlıkla haritalandırır. Zorlu saha koşullarında dahi performansından ödün vermez. Sonel LKZ-1500 Lite, LKZ-1500’ün daha taşınabilir ve pratik versiyonudur. Hafifliğiyle öne çıkar ve saha ekiplerinin hızlı müdahaleler gerektiren durumlarında büyük kolaylık sağlar. Sonel LKZ-2000 modeli, sinyal gücü ve algılama hassasiyeti açısından üst düzeydir. Geniş kapsamlı altyapı projelerinde, yeraltı kablo tespitlerinde ve bakım süreçlerinde yüksek güvenilirlik sunar. Sonel LKZ-2500 daha fazla sinyal frekansı ve kapsamlı tespit yetenekleriyle sahaya güçlü bir çözüm getirir. Kablo güzergâhı tespitinde, zorlu zemin ve yoğun altyapı koşullarında bile detaylı analiz imkânı tanır. Sonel LKZ-2500 Lite ise LKZ-2500’ün portatif sürümüdür. Hafif yapısına rağmen yüksek performans sunarak saha personelinin geniş coğrafi alanlarda rahatça çalışmasına imkan tanır. TDR-410 Reflektometre sinyal reflektometre yöntemini kullanarak, kısa devre, açık devre ve kablo kırılmalarını hassas şekilde konumlandırır. Hem elektrik hem de iletişim hatlarında güven verici tanılama yapar. Sonel LKZ-720 Kit komple bir set olarak gelir; sinyal jeneratörü, alıcı ve aksesuarlar dahil tek pakette sunulur. Ekipman eksikliği problemine çözüm getirerek saha verimliliğini artırır. Sonel LKZ-720 bireysel cihaz olarak kablo güzergâhı tespiti ve arıza noktalarını belirleme konusunda yeterli işlevsellik sağlar. Kompakt tasarımıyla hem bakıma hem görüntülemeye uygun bir araçtır. Sonel LKZ-2500 Start modeli, kullanıcı dostu arayüzü ve temel sinyal izleme özellikleriyle saha eğitimlerinde ve günlük kullanımda yüksek işlevsellik gösterir. TDR-420 Kablo Arıza Tespit Cihazı (Reflektometre); kısa devre, izolasyon hatası veya kırılma gibi kablo arızalarını yüksek çözünürlükle belirleyen, teknik ekipler için oldukça pratik ve etkili bir cihazdır. Kablo arıza tespit cihazları, hem elektrik hem de iletişim altyapısında hızlı, doğru ve maliyet etkin çözümler sunar. Doğru cihaz seçimi ve düzenli bakım ile bu sistemler, altyapı güvenliğinin en güçlü destekçisi olur.
