İzolasyon meggeri hakkında bilgi almak için bu yazımızı okuyabilirsiniz. Daha detaylı bilgi almak için bize iletişim sayfamız üzerinden ulaşabilir, güncel haberler için Linkedin hesabımızı takip edebilirsiniz.  Elektrik sistemlerinin güvenli çalışabilmesi için yalıtımın sağlam olması şarttır. Zamanla nem, toz, kir, kimyasal etkileşimler veya mekanik yıpranma, kablo ve ekipmanlardaki yalıtım malzemesinin özelliğini kaybetmesine neden olabilir. Bu durum kaçak akım, kısa devre, yangın gibi ciddi güvenlik risklerini beraberinde getirir. İşte bu riskleri önceden tespit etmenin en güvenilir yollarından biri İzolasyon Meggeri kullanmaktır. İzolasyon Meggeri, elektrik sistemlerinde yalıtım direncini ölçen, taşınabilir ya da sabit tipte üretilebilen özel bir test cihazıdır. Hem bakım-onarım süreçlerinde hem de yeni kurulan tesisatlarda güvenliğin sağlanmasında kritik bir rol oynar.

1. İzolasyon Meggeri Nedir?

İzolasyon Meggeri, elektrikli cihazlar, kablolar ve tesisatlarda yalıtım direncini ölçmek için kullanılan bir test cihazıdır. Çalışma prensibi, ölçüm yapılacak iki nokta arasına belirli bir doğru akım (DC) gerilimi uygulayarak akım kaçağını tespit etmeye dayanır. Bu cihaz, uygulanan voltaj seviyesine bağlı olarak yalıtım malzemesinin direncini megaohm (MΩ) cinsinden ölçer. Yüksek direnç değeri, yalıtımın sağlam olduğunu; düşük direnç değeri ise olası kaçak akım riskini gösterir.

2. İzolasyon Meggerinin Çalışma Prensibi

İzolasyon Meggeri, Ohm Kanunu (R=V/I) mantığıyla çalışır. Cihaz, test edilen devreye 250V, 500V, 1000V veya daha yüksek DC voltaj uygular. Ortaya çıkan kaçak akım ölçülerek direnç hesaplanır. Örneğin cihaz 1000V uygular ve 1 μA akım ölçerse: R = 1000V / 1 μA = 1 GΩ (Gigaohm) değeri bulunur. Bu değer, yalıtımın kalitesini gösterir. Standartlara göre belirli uygulamalarda minimum izolasyon direnci sınırları vardır.

3. İzolasyon Meggerinin Önemi

Elektrik sistemlerinde izolasyon testi yapılmaması büyük riskler doğurur. İzolasyon Meggeri kullanmanın önemi şu şekilde özetlenebilir:

• Kaçak akımın önlenmesi: Yalıtım arızaları erken tespit edilir.
• Kısa devre riskini azaltma: Direnci düşmüş izolasyon noktaları belirlenir.
• Yangın riskini azaltma: Isınma ve ark oluşumu engellenir.
• Ekipman ömrünü uzatma: Arızalar önceden görülür ve önleyici bakım yapılır.

4. İzolasyon Meggeri Çeşitleri

İzolasyon Meggerleri kullanım amacına göre farklı modellerde üretilir.

4.1. Manuel Megger

El ile çevirilen dinamo kolu sayesinde gerekli DC voltaj üretilir. Günümüzde daha çok basit testler için tercih edilir.

4.2. Dijital Megger

Pille veya şarjlı bataryayla çalışan, ölçüm sonuçlarını dijital ekranda gösteren modern cihazlardır. Hafıza, veri aktarımı ve farklı test voltajı seçenekleri bulunur.

4.3. Yüksek Voltaj Meggeri

5000V ve üzeri test voltajı uygulayabilen, özellikle enerji iletim hatları, trafolar ve yüksek gerilim ekipmanları için kullanılan profesyonel cihazlardır.

4.4. Çok Fonksiyonlu Test Cihazları

Hem izolasyon direnci ölçümü hem de topraklama testi, süreklilik testi gibi farklı elektriksel ölçümleri yapabilen cihazlardır.

5. İzolasyon Meggeri Kullanım Alanları

İzolasyon Meggerleri çok geniş bir kullanım yelpazesine sahiptir:

• Elektrik tesisatları
• Kablo üretim ve bakım testleri

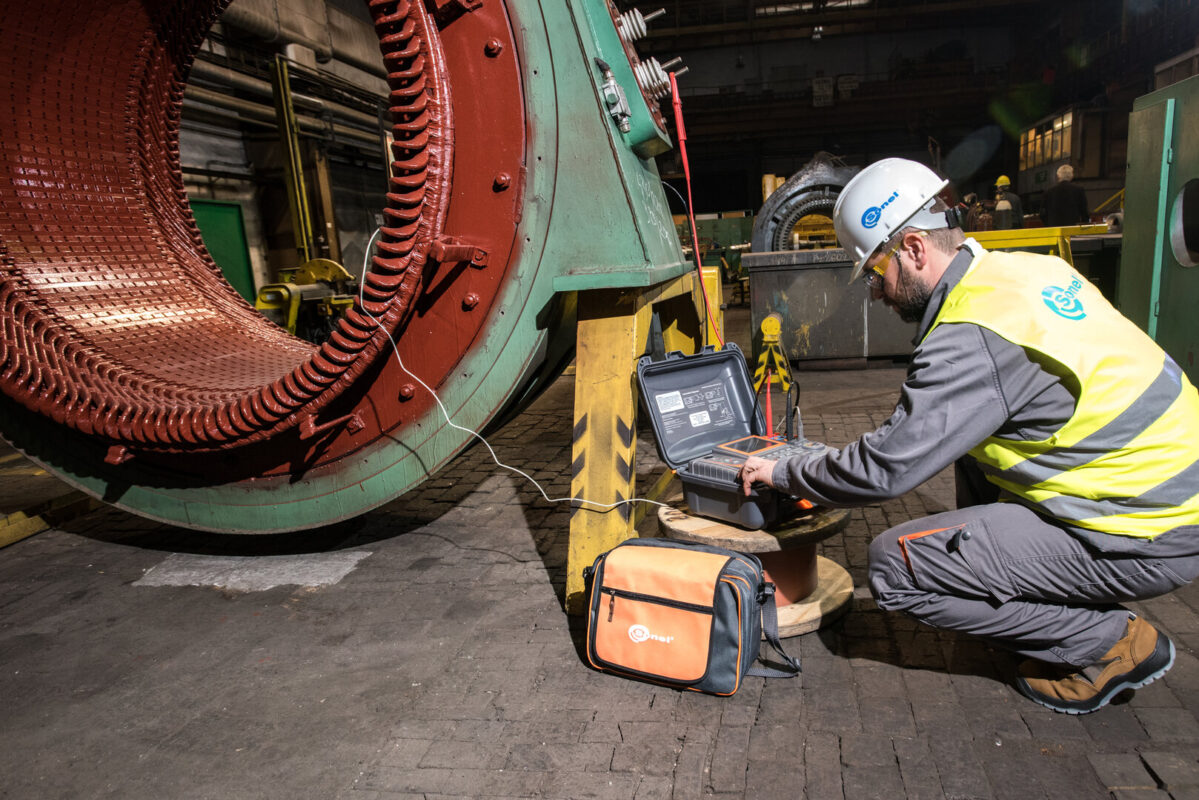

• Elektrik motorları
• Jeneratörler
• Transformatörler
• Pano ve dağıtım sistemleri
• Yüksek gerilim ekipmanları
• Güneş enerji santralleri

6. İzolasyon Meggeri ile Test Nasıl Yapılır?

1. Enerji kesilir ve sistem güvenli hâle getirilir.
2. Test yapılacak noktalardaki bağlantılar yapılır.
3. Cihazdan uygun test voltajı seçilir (örn. 500V, 1000V, 2500V).
4. Test başlatılır ve belirli bir süre beklenir.
5. Ölçüm sonucu megaohm (MΩ) cinsinden ekranda görülür.
6. Sonuç, standart değerlerle karşılaştırılır.

7. Ölçüm Standartları

İzolasyon direnci ölçümleri IEC 60364 ve IEEE 43 gibi standartlara göre yapılmalıdır. Örneğin:

• 1000V altı devrelerde ≥1 MΩ
• Motor sargılarında ≥2 MΩ
• Yüksek gerilim kablolarında ≥200 MΩ önerilir.

8. Avantajları

• Hızlı ve güvenilir ölçüm yapar.
• Taşınabilir modeller saha kullanımına uygundur.
• Yüksek hassasiyet sunar.
• Veri kayıt özelliği ile raporlama yapılabilir.
• Geniş test voltajı seçenekleri bulunur.

9. Kullanımda Dikkat Edilmesi Gerekenler

• Test sırasında sistem mutlaka enerjisiz olmalıdır.
• Yüksek voltaj uygulandığı için koruyucu ekipman kullanılmalıdır.
• Cihazın kalibrasyonu düzenli yapılmalıdır.
• Nemli ortamlarda ölçüm yapılırken dikkat edilmelidir.

10. Bakım ve Kalibrasyon

İzolasyon Meggeri uzun süre doğru çalışabilmesi için düzenli bakıma ihtiyaç duyar.

• Periyodik kalibrasyon: Yılda en az bir kez
• Batarya kontrolü: Uzun süre kullanılmayacaksa çıkarılmalı
• Temizlik: Toz ve nemden korunmalı

11. Popüler İzolasyon Meggeri Modelleri

Piyasada birçok kaliteli izolasyon meggeri vardır. Özellikle Sonel MIC serisi, Fluke 1507, Megger MIT serisi gibi modeller profesyonellerin tercih ettiği cihazlardır. Örneğin:

• Sonel MIC-5001 yüksek voltajlı ölçümler için uygundur.
• Sonel MIC-15K1 15 kV’a kadar test yapabilir.
• Sonel MIC-10 ise saha kullanımı için kompakt ve pratik bir çözümdür.

Sonel PRS-1, zemin ve duvar yalıtım direncini hassas bir şekilde ölçmek için özel olarak tasarlanmış bir probdur. Özellikle inşaat sonrası kalite denetimleri ve endüstriyel tesislerde yalıtım kontrolü için idealdir. Ergonomik yapısı ve dayanıklı malzemesi sayesinde uzun ömürlü kullanım sunar. Sonel MIC-15K1, 15 kV’a kadar yüksek voltajda izolasyon direnci testleri yapabilen profesyonel bir cihazdır. Enerji santralleri, trafo merkezleri ve ağır sanayi tesislerinde güvenilir ölçümler sunar. Yüksek hassasiyeti sayesinde kritik elektrik ekipmanlarının güvenliğini sağlar. Sonel MIC-10K1, 10 kV test kapasitesi ile hem saha hem de laboratuvar çalışmalarında kullanılabilecek çok yönlü bir izolasyon test cihazıdır. Uzun kablo hatları ve yüksek gerilimli sistemlerde sağlam yalıtımı doğrulamak için idealdir. S-36 VLF Yüksek Gerilim İzolasyon Test Cihazı, çok düşük frekanslı (VLF) test teknolojisi ile yüksek gerilimli kablo ve ekipmanların izolasyon performansını kontrol eder. IEC standartlarına uygun ölçümler yaparak güvenilir sonuçlar verir. Sonel MIC-5001, geniş ölçüm aralığı ve yüksek doğruluk oranı ile öne çıkan, endüstriyel kullanım için geliştirilmiş bir izolasyon direnci test cihazıdır. Trafolar, motorlar ve jeneratörlerde uzun süreli testler yapabilir. Sonel MIC-5005, yüksek voltajda izolasyon direnci testleri için dayanıklı ve güvenilir bir cihazdır. Özellikle saha çalışmalarında uzun ömürlü performans sergiler. S-120 DC Yüksek Gerilim İzolasyon Test Cihazı, yüksek gerilim DC testleri yapabilen profesyonel bir ekipmandır. Özellikle enerji iletim sistemlerinde ve yüksek voltajlı tesisatlarda kullanılır. S-25 DC Yüksek Gerilim İzolasyon Test Cihazı, kompakt yapısına rağmen güçlü bir DC izolasyon test kapasitesine sahiptir. Mobil ekipler için pratik bir çözümdür. MIC-10K1 / MIC-5050 İzolasyon Direnci Cihazı, çok yüksek voltaj gerektiren uygulamalar için tasarlanmıştır. Endüstriyel tesislerde ve yüksek gerilim altyapılarında güvenilir testler yapar. Sonel MIC-2511, yüksek güvenlik standartlarına uygun olarak üretilmiş, veri kaydı yapabilen profesyonel bir izolasyon test cihazıdır. Sonel PVM-1021, fotovoltaik (güneş enerjisi) sistemlerde IV eğrisi ölçümü yapabilen taşınabilir bir test cihazıdır. Güneş panellerinin verimliliğini değerlendirmek için idealdir. Sonel PVM-1530 PRO, gelişmiş fotovoltaik test fonksiyonları ve hassas ölçüm yetenekleri ile profesyonel güneş enerjisi projelerinde tercih edilir. Sonel PVM-1530, güneş panellerinin performans testlerinde kullanılan pratik ve taşınabilir bir cihazdır. Calmet TB41, akıllı sayaçların kalibrasyon ve test işlemleri için tasarlanmış dört pozisyonlu bir test tezgahıdır. Elektrik sayaçlarının doğruluğunu güvence altına alır. Sonel LKZ-2500 Start, yer altı kablo güzergahlarını tespit etmek için geliştirilmiş profesyonel bir cihazdır. Sinyal gönderme ve izleme yetenekleri ile kablo arıza yerlerini bulmada etkilidir. Sonel LKZ-2500 Lite, kablo güzergah tespiti için ekonomik ama etkili bir çözümdür. Hafif yapısı sayesinde kolay taşınır. Sonel MIC-30, taşınabilir ve pratik bir izolasyon direnci ölçüm cihazıdır. Günlük bakım ve kontrol işlemlerinde hızlı sonuç verir. Sonel MIC-2501, orta ve yüksek gerilim sistemlerde izolasyon direnci ölçümü yapabilen çok yönlü bir cihazdır. Sonel MIC-RS, kompakt yapıda ve hızlı ölçüm kapasitesine sahip, saha dostu bir izolasyon test cihazıdır.

12. Sonuç

İzolasyon Meggeri, elektrik güvenliğinin sağlanmasında en önemli test cihazlarından biridir. Düzenli kullanım sayesinde hem olası arızalar önceden tespit edilir hem de ekipman ömrü uzatılır. Endüstriyel tesislerden evsel uygulamalara kadar geniş bir kullanım alanına sahip olan bu cihazlar, elektrik mühendisleri ve bakım ekipleri için vazgeçilmezdir.
