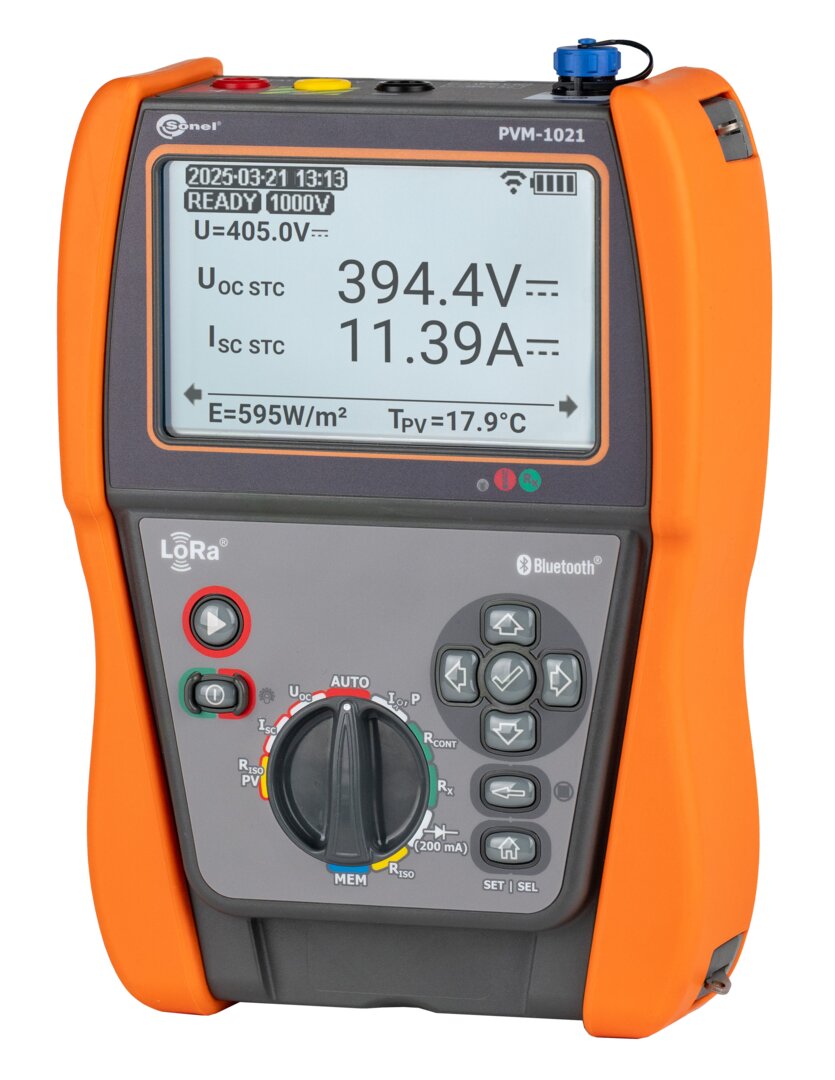

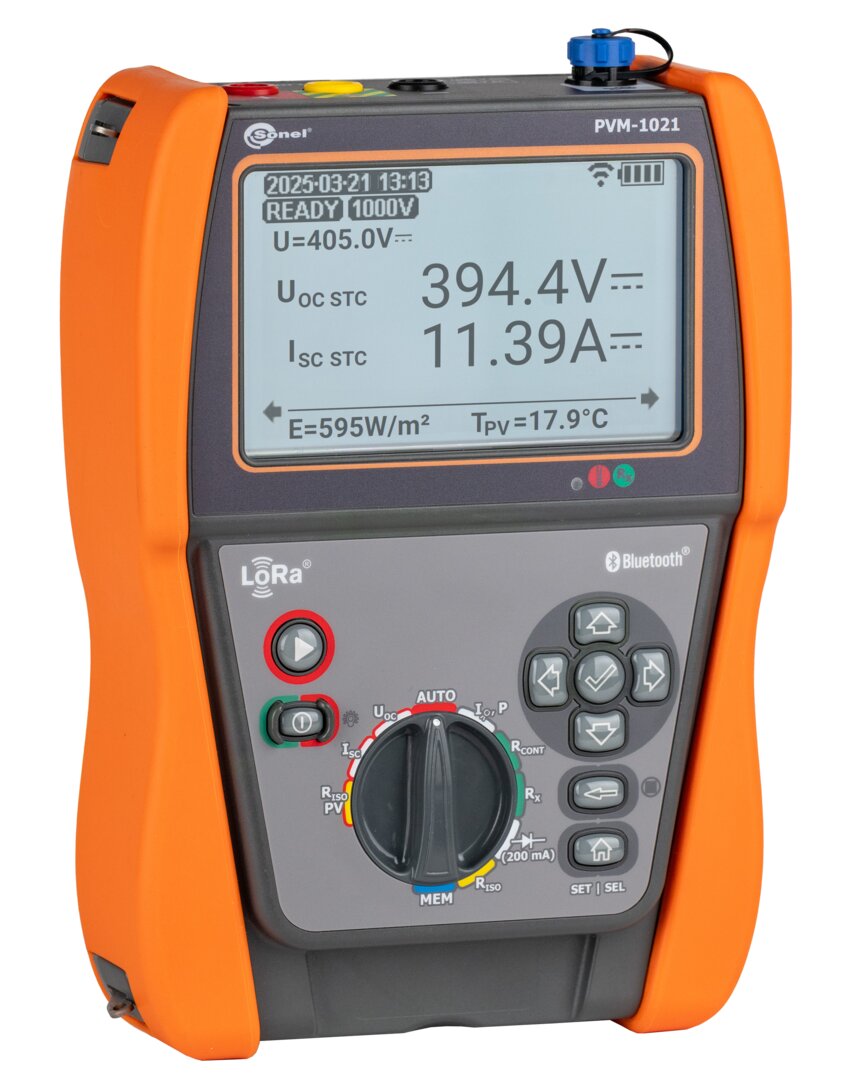

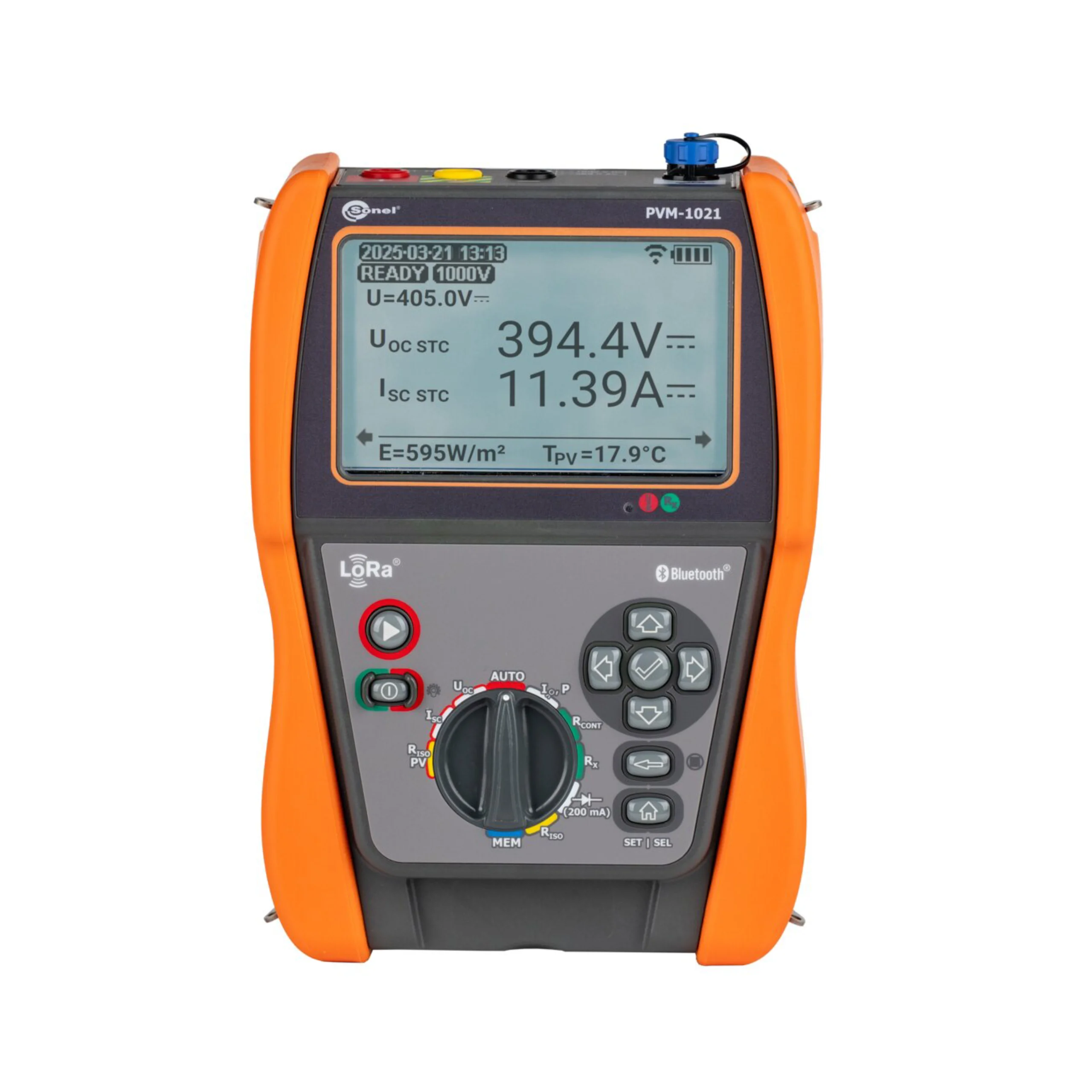

Sonel PVM-1021 Fotovoltaik Test Cihazı

1000 V’a Kadar Fotovoltaik Sistemler için Kompakt Ölçüm Cihazı

Sonel PVM-1021, çok sayıda ölçüm fonksiyonuna sahip kompakt bir fotovoltaik sistem ölçüm cihazıdır. Fonksiyonlar döner bir anahtar ile seçilir. Ek parametreler ise cihazın gövdesinde yer alan tuşlarla ayarlanır. Tüm tuşlar ve grafik ekran arkadan aydınlatmalıdır; bu da özellikle yerde kurulu PV sistemlerin altında ölçüm yapılırken gölgeli alanlarda çalışmayı büyük ölçüde kolaylaştırır. Geniş hafıza kapasitesi, ölçüm sonrası dokümantasyon hazırlık süresini önemli ölçüde kısaltır.

Özellikler

• EN 62446-1 standardına göre kategori 1 ölçümler için kullanılabilir.

• AUTO modu sayesinde, START düğmesine bir kez basıldığında ölçüm dizisi otomatik olarak gerçekleştirilir.

• IRM-1 güneş ışınımı ve sıcaklık ölçer ile birlikte çalışarak, ölçülen parametreleri EN IEC 60891 standardına göre STC koşullarına dönüştürür.

• reSYNC fonksiyonu – IRM-1 ile bağlantı yeniden kurulduğunda çevresel parametreler otomatik olarak tamamlanır ve sonuçlar STC koşullarına dönüştürülür.

• Dahili LoRa radyo arayüzü, IRM-1 ölçer ile uzun mesafelerde iletişimi mümkün kılar.

• Bilgisayar ile iletişim için Bluetooth modülü yerleşiktir.

• Geniş ölçüm hafızası: Her biri 40 hücreye sahip 100 nesne saklanabilir.

• Aydınlatmalı ekran ve tuş takımı.

Ölçülen Parametreler

• PV panelin ya da panel dizisinin açık devre voltajı: 1000 V DC’ye kadar.

• AC şebeke RMS voltajı: Frekans ölçümü ile birlikte 600 V’a kadar.

• PV panelin ya da panel dizisinin kısa devre akımı: 20 A DC’ye kadar.

• PV panellerin izolasyon direnci: 250, 500 veya 1000 V ölçüm voltajıyla, aynı anda RISO+ ve RISO- olmak üzere iki değerin ölçümü.

• AC devrelerinin izolasyon direnci ölçümü: 250, 500 veya 1000 V.

• Koruyucu iletkenler ve eş potansiyel bağlantıların direnci: ± 200 mA akımla. Düşük akımlı direnç ölçümü, sesli ve görsel uyarı ile birlikte.

• PV panellerin ve AC hatlarının çalışma akımı ölçümü – harici pens ile.

• AC/DC güç ölçümü.

• Diyot testi: 200 mA akımla, otomatik polarite algılama. 1000 V DC ile engelleyici diyot testi.

Sızdırmazlık ve Dayanıklılık

Cihaz, zorlu çevre koşullarında yüksek performans gösterir. IP54 koruma sınıfına sahip muhafaza, toz ve su girişine karşı koruma sağlar. Bu, dış ortamlarda kurulan fotovoltaik sistemlerde yapılan ölçümler için özellikle önemlidir.

İletişim ve Yazılım

PVM-1021’den alınan ölçüm verileri, Bluetooth kablosuz iletişim aracılığıyla bilgisayara aktarılabilir. Verilerin popüler formatlarda kaydedilmesi ve yazdırılması Sonel Reader yazılımı ile sağlanır. Elektrik çarpmasına karşı koruma raporu hazırlamak için ise Sonel Reports PLUS adlı opsiyonel yazılım kullanılabilir.

Sorun Mu Var? reSYNC ile Çözüm!

Ölçüm sırasında ana ölçüm cihazı IRM-1’den çok uzaklaştığında aralarındaki iletişim kopabilir. Ancak ölçümler devam ederse, bağlantı tekrar kurulduğunda, IRM-1’in geçici belleğine kaydettiği çevresel parametrelerle sonuçlar otomatik olarak tamamlanır ve STC koşullarına dönüştürülür.
