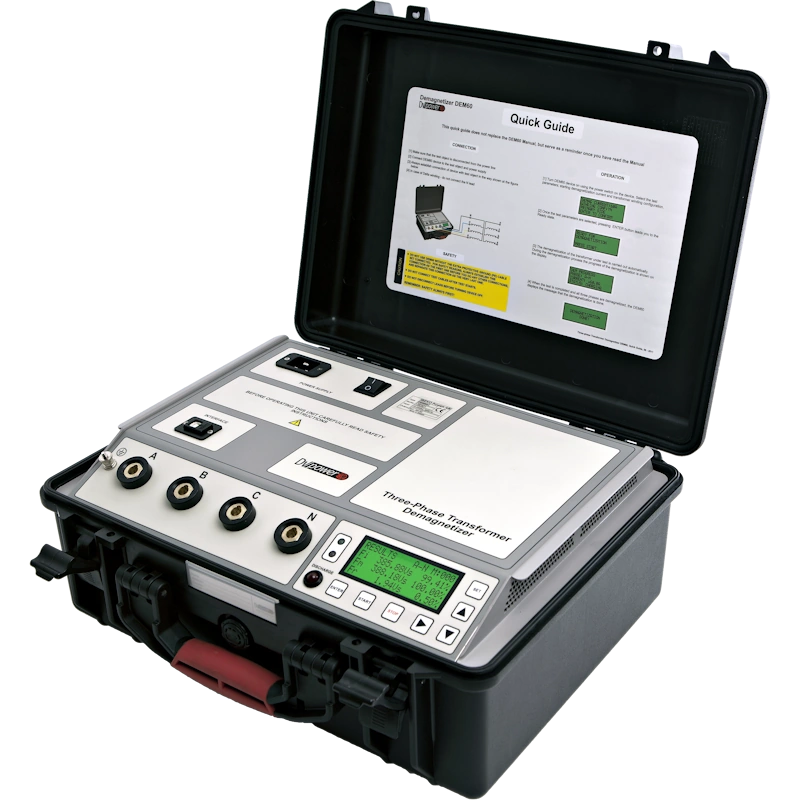

DV Power DEM60C Trafo Test Cihazları

DEM Serisi,Sargı direnci ölçümü gibi bir DC akım testinden sonra, bir güç veya ölçü trafosunun manyetik çekirdeği manyetize olabilir (kalıntı manyetizma). Bu durum, hatalı teşhis, trafoda hatalı ölçümler, güç trafosunun çalıştırılması sırasında oluşan ani akım veya mıknatıslanmış akım trafosu çekirdekleri nedeniyle koruma rölelerinin hatalı çalışması gibi çeşitli sorunlara yol açabilir. Bu olası sorun kaynağını ortadan kaldırmanın en iyi yolu, güç veya ölçü trafosunda bir demanyetizatör kullanmaktır.

DEM60R demanyetizatör, üç fazlı trafo demanyetizasyonunu gerçekleştiren tam otomatik bir test cihazıdır. Trafo manyetik çekirdeği demanyetizasyonu, büyüklüğü sıfıra düşen bir AC akımının uygulanmasını gerektirir. DEM60R, kontrollü bir DC akımının polaritesini dahili olarak değiştirerek bu AC akımını sağlar. Demanyetizasyon işlemi sırasında, cihaz, tescilli bir algoritmayı izleyerek her adımda azalan büyüklükte akım sağlar. Tek fazlı ve üç fazlı güç trafolarını demanyetize edebilir.

DEM60R transformatör demanyetizatörü, demanyetizasyondan sonra kalıcı manyetizmayı hesaplamak için yerleşik, tescilli bir algoritmaya sahiptir. Cihaz, demanyetizasyondan önceki başlangıç ​​akısını, demanyetizasyon sırasındaki maksimum akıyı ve demanyetizasyondan sonraki kalıcı akıyı ölçer. Bu özellik, demanyetizasyondan sonra manyetik çekirdeğin durumu hakkında faydalı bilgiler sağlar ve kullanıcıya demanyetizasyon işleminin başarılı olduğunu garanti eder.

Cihaz, demanyetize edilecek bir güç transformatörünün birincil veya ikincil tarafındaki üç fazına da bağlanabilir. Kullanıcı farklı transformatör tipleri için belirli vektör diyagramları seçerse, DEM60R test uçlarını değiştirmeden her transformatör tipi için (yani tek fazlı, delta, yıldız/yıldız, zikzak) belirli bir demanyetizasyon prosedürü çalıştırır.

DEM60R, güç transformatörünün güvenli ve verimli bir şekilde demanyetize edilmesini sağlar. Cihaz, endüktanstan akım enjeksiyonunu ve enerji deşarjını otomatik olarak düzenler. Çalışma sırasında ve sonrasında, göstergeli, kendinden güvenli bir deşarj devresi, depolanan manyetik enerjiyi hızla dağıtır. Deşarj devresi, güç kaynağından bağımsızdır ve bu da güç kaybı durumunda güvenilirliğini artırır.

60 A DC’ye kadar test akımları, en büyük güç transformatörlerinin bile verimli bir şekilde manyetikliğini gidermesini sağlar. DV-TR yazılımı kullanılarak DEM60R harici olarak kontrol edilebilir.
