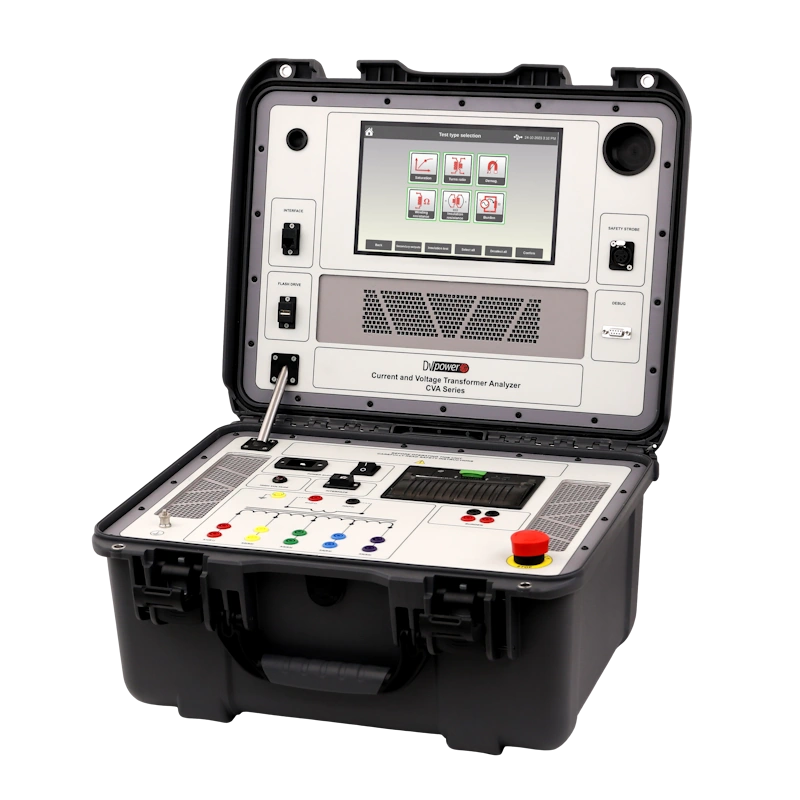

DV Power CVA500 Trafo Test Cihazları

CVA500 Serisi , Akım ve Gerilim Trafosu Analizörü , akım trafolarını (AT) test etmek için özel olarak üretilmiş bir DV Güç cihazıdır. Dönüş oranı, doygunluk (diz noktası), yük, manyetiklik giderme, sargı direnci ve yalıtım direnci gibi birden fazla test gerçekleştirebilir. Bu testlerin yanı sıra CVA500, 8 farklı primer akım ve 4 farklı yük için oran ve faz hatalarını hesaplar. Elde edilen oran ve faz hatası değerlerine dayanarak, CVA500, AT’nin belirtilen doğruluk sınıfında olup olmadığını otomatik olarak belirler. IEC tabanlı ölçüm tipi AT’ler için cihaz güvenlik faktörü (FS), IEC tabanlı koruma tipi AT’ler için ise doğruluk sınır faktörü (ALF) hesaplanır. Her iki durumda da bileşik hata ölçülür ve otomatik olarak geçer/geçmez değerlendirmesi yapılır. IEEE tabanlı koruma tipi AT’ler için sekonder terminal gerilimi (Vb) sağlanır ve otomatik olarak geçer veya başarısız olarak değerlendirilir.

CVA500, primer taraf, sekonder tarafta en fazla 5 kademe ve yük dahil tüm AT ölçüm terminallerine aynı anda bağlanabilir. Dahili, gelişmiş bir röle matrisi, herhangi bir kablo bağlantısına gerek kalmadan 5 kademenin tamamında oran, doygunluk, yük ve sargı direnci ölçümlerinin otomatik olarak gerçekleştirilmesini sağlar. Yalıtım direnci, çok çekirdekli tip akım trafolarında birincil ile toprak, ikincil ile toprak, birincil ile ikincil ve ikincil ile diğer çekirdek(ler) arasında ölçülebilir.

CVA500 çok güçlü bir cihazdır. Doygunluk (diz noktası) testi için 2000 V AC’ye (nominal frekansta, 50 veya 60 Hz) ve yalıtım direnci testi için 500 V DC veya 1000 V DC çıkış verebilir.

CVA500 ayrıca endüktif gerilim trafolarını (VT/PT) ve kapasitif gerilim trafolarını (CVT) test etmek için de kullanılabilir. Geniş bir direnç ölçüm aralığı, VT’nin birincil sargısının ve sekonder sargısının sargı direncinin ölçülmesini sağlar. İşletme yükü, yük anma gerilimi (250 V AC’ye kadar) kullanılarak ölçülür. CVA500, dönüş oranı testi için maksimum 2 kV AC voltaj çıkışı sağlayabilir ve bu da büyük CVT’lerde bile güvenilir ve doğru sonuçlar sağlar. Çok çekirdekli VT/CVT’lerde, birincil ile toprak, ikincil ile toprak, birincil ile ikincil ve ikincil ile diğer çekirdekler arasındaki yalıtım, tüm parçalar arasında test edilebilir.
